Hệ thống thủy lực – Thiết kế, vận hành và bảo trì hiệu quả

Thủy lực đã trở thành một phần không thể thiếu trong nhiều ngành công nghiệp hiện đại. Từ những dây chuyền sản xuất công nghiệp nặng đến các thiết bị xây dựng, giao thông và cả công trình thủy lợi, hệ thống thủy lực đóng vai trò then chốt trong việc truyền lực, điều khiển chuyển động và đảm bảo hoạt động chính xác, an toàn. Bài viết này phân tích sâu về bản chất, cấu tạo, nguyên lý hoạt động, các ứng dụng thực tế, cách lựa chọn, bảo dưỡng và khắc phục sự cố cho hệ thống thủy lực — nhằm giúp kỹ sư, kỹ thuật viên và người quản lý hiểu rõ để thiết kế, vận hành và tối ưu hóa hiệu suất.

Hệ thống thủy lực là gì — khái niệm và vai trò quan trọng

Hệ thống thủy lực là một tổ hợp các thiết bị sử dụng chất lỏng (thường là dầu thủy lực) để truyền và biến đổi năng lượng nhằm điều khiển chuyển động cơ học. Khác với các hệ truyền động cơ khí hay truyền động điện trực tiếp, hệ thống thủy lực có khả năng sinh lực lớn trong không gian nhỏ gọn, dễ điều chỉnh lực và tốc độ bằng các bộ van và xi lanh. Do vậy, hệ thống thủy lực được ứng dụng rộng rãi trong cả sản xuất hàng loạt và các máy móc chuyên dụng cần lực lớn, độ chính xác cao.

Hệ thống thủy lực là một giải pháp truyền lực bằng chất lỏng đa dụng và hiệu quả

Nguyên lý hoạt động cơ bản của hệ thống thủy lực

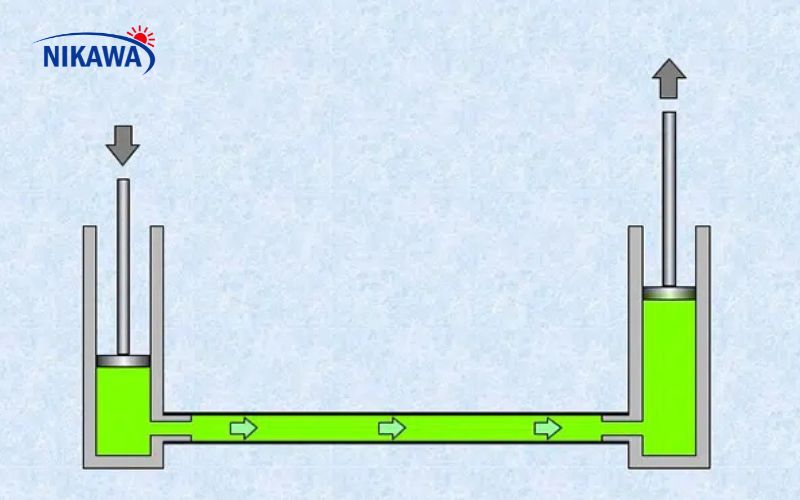

Nguyên tắc cơ bản của hệ thống thủy lực dựa trên nguyên lý của Pascal: trong một chất lỏng kín, áp suất tại mọi điểm trong cùng một độ sâu là như nhau khi chịu tác động của lực. Từ đó, bằng cách thay đổi tiết diện xi lanh hoặc cấu hình van, hệ thống thủy lực có thể khuếch đại lực, điều chỉnh tốc độ và truyền công suất một cách linh hoạt. Một máy bơm tạo dòng dịch chuyển chất lỏng, các van phân phối và điều chỉnh định hướng, xi lanh hoặc động cơ thủy lực biến áp lực thành chuyển động cơ học.

Áp dụng thực tế, khi máy bơm cung cấp dầu thủy lực dưới áp lực cho xi lanh, dầu đẩy piston di chuyển, sinh ra lực kéo hoặc đẩy ở đầu xi lanh. Van điều khiển đóng/mở hoặc điều chỉnh lưu lượng để kiểm soát hướng và vận tốc của piston, nhờ đó hệ thống thực hiện các thao tác chính xác như nâng hạ, kẹp, uốn, ép…

Các thành phần chính và vai trò từng phần của hệ thống thủy lực

Một hệ thống thủy lực tiêu chuẩn thường bao gồm các thành phần chính sau:

• Bơm thủy lực: Nguồn cung cấp năng lượng thủy lực, tạo áp suất và lưu lượng cho hệ thống. Có nhiều loại bơm: bơm bánh răng, bơm cánh gạt, bơm piston… Mỗi loại phù hợp với mức áp suất và độ chính xác khác nhau.
• Van: Điều khiển hướng, áp suất và lưu lượng. Van phân phối (van 3/2, 4/3…), van tiết lưu, van điều áp, van một chiều là những thiết bị không thể thiếu để hệ thống thủy lực hoạt động linh hoạt.

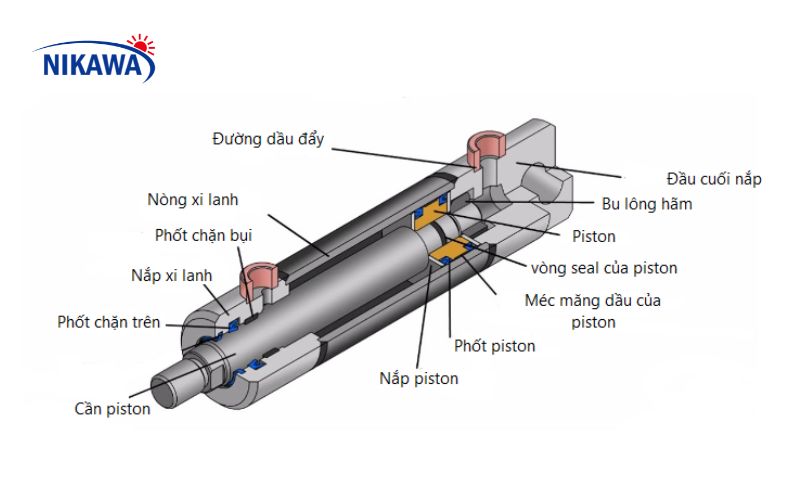

• Xi lanh thủy lực: Thiết bị biến đổi năng lượng thủy lực thành chuyển động tịnh tiến (linh kiện piston) hoặc quay (động cơ thủy lực).
• Chất lỏng thủy lực: Thông thường là dầu thủy lực có chỉ số nhớt phù hợp, độ bền oxy hóa, khả năng chống mài mòn và làm mát tốt.
• Ống dẫn và bộ lọc: Dẫn dầu áp lực giữa các thành phần, đồng thời lọc tạp chất để bảo vệ hệ thống khỏi mài mòn và tắc nghẽn.
• Các bộ phận điều khiển và cảm biến: Cảm biến áp suất, cảm biến vị trí, bộ điều khiển điện tử (PLC, bộ điều khiển tỉ lệ) giúp giám sát và tối ưu hóa hoạt động của hệ thống thủy lực.

Cấu trúc cơ bản giúp hệ thống thủy lực hoạt động đồng bộ và ổn định

Thiết kế hệ thống thủy lực: nguyên tắc và lưu ý thực tiễn

Khi thiết kế hệ thống thủy lực, cần cân bằng giữa công suất, độ chính xác, tuổi thọ và chi phí. Dưới đây là một số nguyên tắc và lưu ý chính:

• Xác định công suất và áp suất làm việc: Dựa trên lực và hành trình cần thiết, tính toán lưu lượng và áp suất yêu cầu để chọn bơm, van và xi lanh phù hợp.
• Chọn bơm phù hợp: Bơm phải cung cấp lưu lượng đủ cho tốc độ mong muốn và áp suất đỉnh cho lực yêu cầu. Lựa chọn giữa bơm có lưu lượng cố định hay bơm có lưu lượng biến thiên tùy nhu cầu tiết kiệm năng lượng.
• Chọn van điều khiển chính xác: Với các ứng dụng cần độ chính xác cao, nên dùng van tỷ lệ (proportional) hoặc servo để điều khiển dòng và áp suất một cách mượt mà.
• Lựa chọn lọc và bảo vệ: Hệ thống lọc dầu, lọc hồi và van một chiều bảo vệ các phần tử nhạy cảm khỏi bụi bẩn và dòng ngược.
• Quản lý nhiệt: Dầu thủy lực truyền nhiệt; cần thiết kế bộ làm mát (cooler) nếu hệ thống hoạt động liên tục hoặc tải nặng để giữ nhiệt độ dầu trong giới hạn an toàn.
• Giảm rung, ồn và rò rỉ: Thiết kế ống dẫn, khớp nối, bộ giảm chấn phù hợp để giảm rung và tiếng ồn; kiểm soát độ kín gúp hạn chế rò rỉ dầu.

Ứng dụng thực tế của hệ thống thủy lực — từ xưởng sản xuất đến công trình

Hệ thống thủy lực xuất hiện ở hầu hết các ngành công nghiệp nặng và trung bình nhờ khả năng tạo lực lớn, hoạt động bền bỉ và điều khiển linh hoạt. Dưới đây là những lĩnh vực điển hình:

Ứng dụng trong chế tạo máy, thiết bị công nghiệp

Trong ngành chế tạo, hệ thống thủy lực được sử dụng ở máy ép, máy dập, máy uốn, máy cắt và các thiết bị gia công cỡ lớn. Các ứng dụng này tận dụng khả năng sinh lực lớn trong không gian gọn để thực hiện các thao tác đòi hỏi lực ép hoặc lực kẹp cao, đồng thời đảm bảo độ lặp lại cao trong sản xuất hàng loạt.

Ứng dụng trong xây dựng và thiết bị thi công

Máy xúc, cần cẩu, xe nâng, khoan nền và nhiều thiết bị thi công khác đều dùng hệ thống thủy lực để điều khiển khung cơ cấu, cần và hệ nâng hạ. Hệ thống thủy lực giúp các máy móc này xử lý vật liệu nặng, di chuyển chính xác và làm việc trong điều kiện khắc nghiệt ngoài công trường.

Ứng dụng trong ô tô, hàng không và chế tạo phương tiện

Trong ô tô, hệ thống thủy lực ứng dụng vào phanh, trợ lái, hệ treo điều khiển và các hệ thống điều khiển tự động. Trong hàng không, thủy lực điều khiển càng hạ, cánh lái và các cơ cấu điều hướng lớn, nơi cần tính tin cậy và khả năng sinh lực vượt trội.

Ứng dụng trong công trình thủy lợi và ngành cấp thoát nước

Hệ thống thủy lực dùng để vận hành cổng van, trạm bơm và các thiết bị điều tiết trong công trình thủy lợi. Việc điều khiển chính xác lưu lượng và áp lực giúp duy trì mực nước, kiểm soát lũ và phân phối nước hiệu quả.

Hệ thống thủy lực đa dạng trong ứng dụng, từ sản xuất đến giao thông và xây dựng

Lợi ích nổi bật khi sử dụng hệ thống thủy lực

Sử dụng hệ thống thủy lực mang lại nhiều lợi thế kỹ thuật và kinh tế:

• Khả năng sinh lực lớn: Hệ thống thủy lực tạo lực mạnh trong thể tích nhỏ, thích hợp cho các máy cần lực cao.
• Điều khiển chính xác và êm: Bằng các van tỷ lệ, servo và bộ điều khiển, có thể điều chỉnh vị trí, lực và vận tốc một cách mượt mà.
• Độ bền và độ tin cậy: Khi được thiết kế và bảo dưỡng tốt, hệ thống thủy lực hoạt động bền bỉ trong môi trường khắc nghiệt.
• Tiết kiệm không gian cơ khí: Thủy lực giảm thiểu cần thiết về các bộ truyền cơ khí lớn, giúp thiết kế gọn hơn.

Những thách thức và hạn chế của hệ thống thủy lực

Dù mạnh mẽ, hệ thống thủy lực có những điểm cần chú ý:

• Rò rỉ dầu: Là vấn đề phổ biến gây mất năng lượng, ô nhiễm môi trường và nguy cơ cháy nổ nếu không kiểm soát.
• Yêu cầu bảo dưỡng cao: Cần thay lọc, kiểm tra độ sạch dầu, kiểm tra phốt, ống dẫn và các mối nối định kỳ.
• Yếu tố môi trường: Dầu thủy lực truyền thống có thể gây ô nhiễm; do đó trong một số ứng dụng cần dùng dầu thân thiện môi trường hoặc hệ thủy lực không dùng dầu.
• Chi phí ban đầu: Hệ thống thủy lực chất lượng cao có chi phí đầu tư ban đầu lớn (bơm, van tỷ lệ, xi lanh chính xác).

Chọn chất lỏng thủy lực: tiêu chí kỹ thuật và thực tế

Chất lỏng thủy lực (dầu thủy lực) là “huyết mạch” của hệ thống. Lựa chọn loại dầu phù hợp ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất hệ thống thủy lực. Các tiêu chí cần xét:

• Độ nhớt (viscosity): Chọn dầu có độ nhớt phù hợp với dải nhiệt độ vận hành và yêu cầu bôi trơn của máy bơm.
• Ổn định oxy hóa: Dầu phải chống phân hủy khi tiếp xúc nhiệt độ cao để tránh tạo cặn và làm tắc lọc.
• Khả năng chống mài mòn: Additive chống mài mòn giúp kéo dài tuổi thọ bơm và van.
• Khả năng tách bọt và tách nước: Bọt khí và nước trong dầu làm giảm tính nén không mong muốn và ăn mòn chi tiết.
• Yếu tố môi trường: Với các ứng dụng nhạy cảm môi trường, nên ưu tiên dầu sinh học, phân hủy sinh học.

Bảo trì, kiểm tra định kỳ và tăng tuổi thọ hệ thống thủy lực

Chương trình bảo trì đúng chuẩn giúp giảm sự cố, tiết kiệm chi phí và đảm bảo hiệu suất. Một số bước bảo trì quan trọng:

• Kiểm tra mức và chất lượng dầu: Thay dầu định kỳ, kiểm tra độ trong, độ nhớt và hàm lượng nước, tạp chất.
• Thay và kiểm tra lọc: Lọc thường bị tắc bởi cặn, cần thay định kỳ theo khuyến nghị nhà sản xuất.
• Kiểm tra phớt, gioăng, mối nối: Phát hiện và thay kịp thời để tránh rò rỉ dầu.
• Giữ sạch hệ thống: Khi tháo lắp, đảm bảo môi trường sạch để tránh đưa cặn vào hệ thống.
• Kiểm tra áp suất và nhiệt độ làm việc: Theo dõi biểu đồ hoạt động để nhận diện khả năng quá tải, hiện tượng cavitation hay quá nhiệt.

Phân loại các hệ thủy lực theo cấu hình và chức năng

Hệ thống thủy lực có thể được phân loại theo nhiều tiêu chí:

• Theo loại bơm: Hệ thống với bơm bánh răng, cánh gạt, piston cố định hay piston biến thiên.
• Theo mục đích: Hệ thủy lực truyền động, hệ thủy lực điều khiển (servo), hệ thủy lực hỗ trợ (assist).
• Theo áp lực làm việc: Hệ áp lực thấp, trung bình, cao (cho các máy ép thủy lực cỡ lớn thường sử dụng áp suất rất cao).
• Theo việc tích trữ năng lượng: Hệ có bình tích áp (accumulator) hay không; bình tích áp có thể giảm momen va đập và cung cấp năng lượng đỉnh.

So sánh thủy lực với các phương án truyền động khác

Khi lựa chọn hệ truyền động cho một ứng dụng, cần cân nhắc giữa thủy lực, khí nén và truyền động điện:

• So với khí nén: Thủy lực tạo lực lớn hơn trong thân tích nhỏ hơn; khí nén phù hợp với chuyển động nhẹ, tốc độ cao nhưng lực thấp.
• So với truyền động điện: Động cơ điện và servo điện mang lại độ chính xác vị trí cao, hiệu suất năng lượng tốt ở tốc độ không đổi; thủy lực vượt trội ở lực lớn và khả năng chịu tải đột ngột.
• Chi phí: Hệ thủy lực có chi phí lắp đặt và bảo trì khác với các hệ khác; cần xem xét tổng chi phí vòng đời thiết bị.

Các vấn đề thường gặp và cách khắc phục trong hệ thống thủy lực

Dưới đây là một số sự cố phổ biến và cách xử lý cơ bản:

• Rò rỉ dầu: Kiểm tra phốt, ống dẫn, thay gioăng, siết mối nối đúng lực. Thay thế chi tiết bị ăn mòn.
• Không có áp suất hoặc áp suất thấp: Kiểm tra bơm, van an toàn, van một chiều; kiểm tra lọc tắc; phát hiện và khắc phục sự cố cavitation.
• Động cơ hoặc xi lanh hoạt động giật: Kiểm tra tạp chất trong dầu, không khí trong hệ thống; kiểm tra van điều tiết và van tỷ lệ.
• Nhiệt độ dầu quá cao: Kiểm tra bộ làm mát, mức dầu, tốc độ bơm; giảm tải hoặc bổ sung hệ thống làm mát.

Tối ưu hóa tiết kiệm năng lượng cho hệ thống thủy lực

Các giải pháp giúp giảm tiêu thụ năng lượng mà vẫn đảm bảo hiệu suất:

• Sử dụng bơm biến lưu lượng: Bơm biến thiên (variable displacement) giúp cung cấp đúng lưu lượng cần thiết, giảm tổn thất năng lượng so với bơm có lưu lượng cố định.
• Thiết kế đúng kích thước ống và giảm áp suất hệ thống: Lưu lượng và áp suất dư thừa gây tổn thất. Thiết kế phù hợp giảm tổn hao cắt giảm công suất tiêu thụ.
• Tái sưởi và thu hồi năng lượng: Sử dụng bình tích áp và hệ thống thu hồi năng lượng trong các chu trình dừng-lặp để giảm công suất cần cung cấp.
• Giảm rò rỉ và bảo trì định kỳ: Rò rỉ là nguồn mất mát lớn; kiểm soát rò rỉ và thay phụ tùng mòn kịp thời giúp tiết kiệm lâu dài.

Công nghệ mới và xu hướng phát triển của hệ thống thủy lực

Hệ thống thủy lực hiện đại đang hòa nhập với công nghệ số và yêu cầu môi trường khắt khe hơn:

• Điện thủy lực (electro-hydraulic): Kết hợp truyền động điện tử với hệ thủy lực (van điều khiển điện, cảm biến vị trí) cho phép điều khiển chính xác, dễ lập trình và tích hợp vào hệ điều khiển trung tâm.
• Van tỷ lệ và servo thủy lực: Cung cấp chuyển động mượt, điều khiển vị trí và lực chính xác cao cho các ứng dụng công nghệ cao.
• Dầu thủy lực thân thiện môi trường: Phát triển dầu sinh học, phân hủy sinh học cho các ứng dụng nhạy cảm môi trường như công trình ven sông, biển.
• Hệ thống giám sát thông minh: Sử dụng cảm biến IoT, phân tích dữ liệu dự đoán hỏng hóc và tối ưu lịch bảo trì.

Hướng dẫn chọn mua và lắp đặt hệ thống thủy lực phù hợp

Khi đầu tư vào hệ thống thủy lực, cần cân nhắc các bước sau để đảm bảo lựa chọn tối ưu:

• Phân tích yêu cầu công việc: Xác định lực, hành trình, tốc độ, chu kỳ làm việc, điều kiện môi trường để chọn bơm, xi lanh và van phù hợp.
• Chọn nhà cung cấp uy tín: Ưu tiên nhà sản xuất có kinh nghiệm, bảo hành, hỗ trợ kỹ thuật và có chứng nhận chất lượng.
• Lắp đặt theo tiêu chuẩn: Đảm bảo ống dẫn, mối nối, giá đỡ và các phụ kiện lắp đúng kỹ thuật để tránh rung và rò rỉ.
• Thiết kế an toàn: Lắp van an toàn, cảm biến quá áp, và các cơ chế ngắt khẩn cấp để bảo vệ thiết bị và con người vận hành.

An toàn khi vận hành và bảo dưỡng hệ thống thủy lực

An toàn luôn là yếu tố hàng đầu khi làm việc với hệ thống thủy lực do áp suất cao và nguy cơ rò rỉ dầu. Một số quy tắc an toàn cần tuân thủ:

• Ngắt nguồn và xả áp trước bảo trì: Trước khi tháo lắp, phải ngắt nguồn, khóa bơm và xả áp hệ thống để tránh tai nạn.
• Sử dụng thiết bị bảo hộ cá nhân: Găng tay, kính bảo hộ, giày chịu lực khi làm việc với dầu và chi tiết nặng.
• Kiểm tra rò rỉ bằng thiết bị an toàn: Không dùng tay để kiểm tra rò rỉ áp suất cao; sử dụng thước đo hoặc bìa cứng.
• Đào tạo nhân sự: Nhân viên vận hành và bảo trì phải được huấn luyện về quy trình an toàn, nhận diện nguy cơ và xử lý khẩn cấp.

Hệ thống thủy lực trong thực tế — các ví dụ minh họa

Để dễ hình dung, dưới đây là một vài ví dụ thực tế mô tả cách hệ thống thủy lực vận hành:

• Máy ép thủy lực trong nhà máy chế tạo: Một bộ bơm piston biến lưu lượng cung cấp áp lực ổn định cho cụm van tỷ lệ, điều khiển xi lanh ép với lực chính xác. Hệ thống có bộ làm mát và bộ lọc kép đảm bảo dầu sạch ở nhiệt độ ổn định.
• Cần cẩu thủy lực tại công trường: Bơm bánh răng công suất lớn phối hợp van phân phối để điều khiển các xy-lanh nâng hạ, cầu quay và móc cẩu. Bình tích áp giúp giảm dao động khi thay đổi tải đột ngột.
• Hệ thống phanh và trợ lực trên ô tô: Mạch thủy lực nhỏ gọn phối hợp với van điều khiển điện tử để hỗ trợ lái và phanh, đảm bảo cảm giác lái ổn định và an toàn.

FAQ — Câu hỏi thường gặp về hệ thống thủy lực

• Hệ thống thủy lực cần bảo dưỡng bao lâu một lần? Tùy vào tần suất vận hành và môi trường làm việc, thông thường kiểm tra hàng tuần/ hàng tháng và thay dầu, thay lọc theo khuyến nghị nhà sản xuất (6–12 tháng hoặc theo giờ vận hành).
• Làm sao phát hiện dầu bị nhiễm bẩn? Quan sát màu sắc, mùi, kiểm tra hàm lượng nước và lọc; xuất hiện cặn, bọt nhiều hoặc nhiệt độ hoạt động tăng là dấu hiệu cảnh báo.
• Có thể thay thế hệ thủy lực bằng hệ điện không? Trong một số ứng dụng có thể, nhưng cần đánh giá lực yêu cầu, độ lặp lại, tốc độ và chi phí. Hệ điện phù hợp ứng dụng cần độ chính xác vị trí cao; thủy lực phù hợp cho lực lớn và môi trường khắc nghiệt.

Kết luận — Vai trò không thể thay thế của hệ thống thủy lực

Hệ thống thủy lực, với tính năng sinh lực lớn, khả năng điều khiển mượt mà và ứng dụng đa dạng, tiếp tục là lựa chọn ưu tiên trong nhiều ngành công nghiệp. Việc hiểu rõ nguyên lý, thành phần, thiết kế đúng đắn, cùng chương trình bảo trì hiệu quả sẽ giúp tối ưu hiệu suất, kéo dài tuổi thọ và giảm chi phí vận hành. Hãy đặt hệ thống thủy lực vào quy trình thiết kế tổng thể, cân nhắc yếu tố an toàn và môi trường để đạt mục tiêu vận hành bền vững và hiệu quả.
