Sơ đồ thoát hiểm chuẩn kèm hướng dẫn tự thiết kế chi tiết

Sơ đồ thoát hiểm là một công cụ thiết yếu để bảo vệ tính mạng, tài sản và giảm thiểu rủi ro khi có sự cố khẩn cấp xảy ra trong gia đình, văn phòng hay nơi công cộng. Một sơ đồ thoát hiểm được thiết kế tốt không chỉ hướng dẫn người dùng di chuyển an toàn mà còn giúp lực lượng cứu hộ nắm bắt cấu trúc tòa nhà nhanh hơn. Bài viết dưới đây hướng dẫn chi tiết từng bước để bạn tự thiết kế và hoàn thiện sơ đồ thoát hiểm rõ ràng, dễ hiểu và phù hợp với nhiều đối tượng sử dụng.

Vì sao cần có sơ đồ thoát hiểm ở nhà và nơi làm việc?

Sơ đồ thoát hiểm không chỉ là một biểu đồ để treo trên tường mà còn là một bản hướng dẫn trực quan giúp mọi người nhận biết được lối thoát an toàn, vị trí thiết bị PCCC và các khu vực tập kết khi có sự cố. Đối với doanh nghiệp, sơ đồ thoát hiểm còn là yêu cầu bắt buộc để tuân thủ các quy định an toàn cháy nổ. Trong gia đình, sơ đồ này giúp các thành viên, kể cả trẻ em và người lớn tuổi, dễ dàng nắm bắt lộ trình thoát hiểm và thực hành theo kế hoạch.

Những lợi ích chính của sơ đồ thoát hiểm:

• Giảm thiểu hoảng loạn bằng thông tin trực quan và cụ thể.
• Rút ngắn thời gian sơ tán, tăng cơ hội thoát nạn an toàn.
• Hỗ trợ công tác cứu hộ khi cần tiếp cận vị trí chính xác.
• Đảm bảo tuân thủ quy định an toàn tại nơi làm việc, cơ sở kinh doanh và khu dân cư.

Chuẩn bị cần thiết trước khi bắt tay vẽ sơ đồ thoát hiểm

Trước khi bắt đầu vẽ sơ đồ thoát hiểm, bạn cần dành thời gian thu thập thông tin và chuẩn bị dụng cụ, tài liệu. Việc chuẩn bị kỹ giúp sơ đồ chính xác, dễ đọc và áp dụng thực tế hiệu quả.

Các bước chuẩn bị gồm:

• Chuẩn bị giấy, bút, thước hoặc phần mềm vẽ sơ đồ nếu bạn muốn bản điện tử chuyên nghiệp.
• Lấy bản vẽ mặt bằng hiện tại (nếu có) hoặc đo đạc kích thước thực tế: chiều rộng hành lang, kích thước từng phòng, vị trí cửa, cầu thang, thang máy, cửa thoát ra ngoài.
• Ghi lại các vị trí quan trọng: cửa thoát hiểm, lối thoát chính và phụ, cầu thang bộ, cửa lên mái (nếu có), vị trí bình chữa cháy, họng tiếp nước chữa cháy, thiết bị báo cháy, công tắc báo động, hộp sơ cứu.
• Xác định đối tượng sử dụng sơ đồ: nhân viên văn phòng, khách hàng, trẻ em, người già hoặc người khuyết tật. Thiết kế sơ đồ cần thân thiện với đối tượng chính.

Sơ đồ thoát hiểm là tài liệu trực quan giúp mọi người nắm bắt lộ trình an toàn

Các bước chi tiết để tạo sơ đồ thoát hiểm

1. Lập bản nháp mặt bằng tổng thể

Bắt đầu bằng việc phác thảo bố cục mặt bằng tổng thể: vẽ vị trí các phòng, hành lang, lối ra vào chính, cầu thang bộ và thang máy. Bản nháp không cần quá chi tiết ở lần đầu nhưng phải đảm bảo tỷ lệ tương đối chính xác để hình dung tổng thể. Khi mặt bằng tổng quát đã hoàn chỉnh, bạn sẽ tiếp tục bổ sung các chi tiết quan trọng khác cho sơ đồ thoát hiểm.

2. Đánh dấu lối thoát hiểm, thang thoát hiểm và cửa chính

Dùng ký hiệu đơn giản, dễ hiểu để đánh dấu các tuyến đường thoát hiểm, thang bộ thoát hiểm, cửa ra ngoài và cửa thoát khẩn cấp. Ký hiệu nên nhất quán trên toàn sơ đồ: mũi tên chỉ hướng di chuyển, gạch nét đứt chỉ lối đi bổ sung, ô màu để biểu thị cửa chính. Mục tiêu là người nhìn có thể chỉ trong vài giây xác định được hướng đi an toàn nhất.

3. Thêm vị trí thiết bị an toàn

Ghi rõ vị trí bình chữa cháy, vách chữa cháy, họng cấp nước chữa cháy, công tắc báo cháy, họng chữa cháy, hộp sơ cứu và nơi đặt thiết bị báo động. Những thiết bị này cần được vẽ ở vị trí dễ tiếp cận và ghi chú rõ ràng để khi xảy ra sự cố, mọi người biết ngay nơi lấy dụng cụ hỗ trợ.

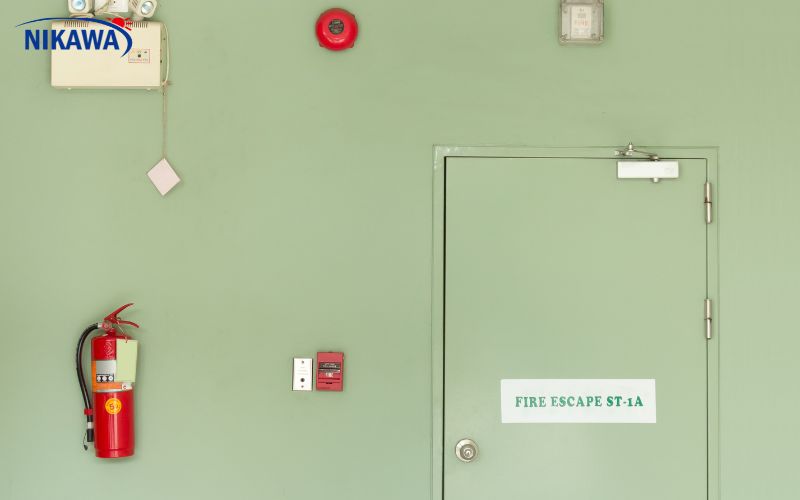

Các thiết bị chữa cháy nên được bố trí ở nơi dễ tiếp cận và hiển thị trên sơ đồ thoát hiểm

4. Thiết kế chú giải và tiêu chuẩn màu sắc

Một sơ đồ thoát hiểm hiệu quả phải có chú giải (legend) giải thích các ký hiệu và màu sử dụng. Đề xuất tiêu chuẩn màu sắc phổ biến:

• Màu xanh lá cây: lối thoát an toàn, đường di chuyển.
• Màu đỏ: vị trí thiết bị chữa cháy, khu vực nguy hiểm cần tránh.
• Màu vàng/da cam: khu vực chú ý hoặc cảnh báo.
• Mũi tên màu xanh dương hoặc đen: hướng di chuyển.

Chú giải nên đặt ở vị trí dễ nhìn trên bản sơ đồ và sử dụng ký hiệu trực quan (hình mũi tên, biểu tượng bình chữa cháy, hình người chạy) để người xem nhận diện ngay lập tức.

5. Ghi chú hướng dẫn ngắn gọn kèm quy trình hành động

Bên cạnh bản đồ, kèm theo các bước hành động ngắn gọn, rõ ràng: ai chịu trách nhiệm tắt nguồn điện/gas, điểm tập kết ngoài tòa nhà, điện thoại liên hệ khẩn cấp, và quy trình kiểm tra danh sách người có mặt (đối với doanh nghiệp). Những hướng dẫn này cần được viết đơn giản, tránh thuật ngữ chuyên môn để toàn bộ người dùng đều hiểu.

Những lưu ý khi thiết kế sơ đồ thoát hiểm để đạt hiệu quả cao

Để sơ đồ thoát hiểm phát huy tối đa tác dụng, khi thiết kế bạn cần chú ý đến một số nguyên tắc và tiêu chuẩn thực tế.

• Vị trí và kích thước sơ đồ: treo sơ đồ ở nơi dễ nhìn, như khu vực hành lang gần cửa ra vào, khu vực sinh hoạt chung trong gia đình hoặc phòng khách. Đối với văn phòng, sơ đồ nên đặt ở lối vào mỗi tầng và khu vực nghỉ giữa giờ. Kích thước sơ đồ cần đủ lớn để chữ và biểu tượng dễ đọc ở khoảng cách 1–2 mét.
• Sự nhất quán trong ký hiệu: sử dụng bộ ký hiệu chuẩn, tránh dùng nhiều kiểu biểu tượng khác nhau gây nhầm lẫn. Các ký hiệu cơ bản như mũi tên hướng, biểu tượng bình chữa cháy, biểu tượng thang bộ cần thống nhất màu sắc và tỷ lệ trên toàn building.
• Tối giản nhưng đầy đủ: sơ đồ nên đơn giản, tránh rườm rà. Những chi tiết không cần thiết nên được lược bỏ để tập trung vào lối thoát, vị trí thiết bị an toàn và các điểm tập kết.
• Thân thiện với mọi đối tượng: thiết kế chữ đủ lớn, màu tương phản cao cho người lớn tuổi hoặc người có thị lực kém. Với khu vực có trẻ em, bổ sung hướng dẫn bằng ký hiệu hình ảnh trực quan để các em dễ hiểu.
• Tuân thủ quy định pháp lý: kiểm tra các tiêu chuẩn phòng cháy chữa cháy hiện hành tại địa phương để đảm bảo sơ đồ và ký hiệu phù hợp với yêu cầu pháp lý.

Phương pháp làm sơ đồ thoát hiểm đẹp mắt và chuyên nghiệp

Sử dụng phần mềm chuyên dụng

Các phần mềm như AutoCAD, Microsoft Visio, Illustrator hoặc các công cụ thiết kế trực tuyến như Canva cho phép tạo sơ đồ thoát hiểm có tính thẩm mỹ và chính xác cao. Những phần mềm này cung cấp mẫu sẵn, thư viện biểu tượng và công cụ canh chỉnh tỷ lệ, giúp bạn dễ dàng tạo bản đẹp, rõ ràng và phù hợp in ấn.

Áp dụng mẹo trình bày để tăng tính thẩm mỹ

Để sơ đồ thoát hiểm vừa đẹp vừa chức năng, lưu ý phối màu hài hòa, sử dụng các khung hoặc ô để phân vùng không gian, và ưu tiên khoảng cách giữa các ký hiệu để tránh lộn xộn. Chọn phông chữ dễ đọc (ví dụ Arial, Helvetica) và sử dụng in đậm cho các thông tin quan trọng như “LỐI THOÁT” hay “ĐIỂM TẬP KẾT”.

Sử dụng màu sắc hài hòa và ký hiệu trực quan để làm nổi bật các chi tiết quan trọng trên sơ đồ thoát hiểm

Định kỳ kiểm tra và cập nhật sơ đồ

Sơ đồ thoát hiểm cần được cập nhật mỗi khi có thay đổi về mặt bằng, bố trí nội thất hoặc bổ sung thiết bị an toàn. Đặt lịch kiểm tra định kỳ (ví dụ 6 tháng một lần hoặc sau mỗi lần tu sửa lớn) để đảm bảo sơ đồ luôn phản ánh thực trạng chính xác. Mỗi lần cập nhật, thông báo cho toàn bộ người sử dụng để họ làm quen với phương án mới.

Tập huấn và thực hành sơ đồ thoát hiểm

Một sơ đồ thoát hiểm chỉ thực sự hiệu quả khi người sử dụng biết cách sử dụng nó. Do đó, tổ chức tập huấn và diễn tập thoát hiểm định kỳ là điều cần thiết:

• Thực hiện diễn tập thoát hiểm ít nhất 1–2 lần/năm tùy quy mô nơi làm việc hoặc khu dân cư.
• Phân công rõ vai trò: ai là người hướng dẫn, ai kiểm tra danh sách, ai đảm bảo an toàn cho trẻ em và người già.
• Đánh giá kết quả diễn tập để phát hiện điểm yếu (chỗ tắc nghẽn, lối thoát bị che khuất, biểu tượng khó hiểu) và cập nhật sơ đồ tương ứng.

Kiểm tra pháp lý và tiêu chuẩn khi lập sơ đồ thoát hiểm

Trước khi đưa sơ đồ thoát hiểm vào sử dụng chính thức tại nơi làm việc, bạn cần tham vấn các quy chuẩn kỹ thuật địa phương về phòng cháy chữa cháy để đảm bảo sơ đồ tuân thủ yêu cầu. Một số yếu tố pháp lý thường được quy định:

• Vị trí treo sơ đồ phải ở nơi dễ nhìn.
• Kích thước ký hiệu và chữ phải đạt tiêu chuẩn để dễ đọc ở cự ly tối thiểu.
• Những tòa nhà công cộng, trung tâm thương mại, trường học thường có yêu cầu nghiêm ngặt về số lượng lối thoát, hướng dẫn di tản và vị trí thiết bị PCCC.

Checklist mẫu khi hoàn thiện sơ đồ thoát hiểm

Dưới đây là danh sách kiểm tra nhanh trước khi in và treo sơ đồ thoát hiểm:

• Đã vẽ chính xác mặt bằng và tỷ lệ tương đối.
• Đã đánh dấu tất cả lối thoát chính và phụ, thang bộ, cửa ra ngoài.
• Vị trí bình chữa cháy, họng nước, hộp sơ cứu và công tắc báo cháy được làm nổi bật.
• Chú giải (legend) rõ ràng và giải thích đầy đủ ký hiệu.
• Hướng dẫn hành động ngắn gọn, số điện thoại khẩn cấp và điểm tập kết đã ghi trên sơ đồ.
• Sơ đồ đã được xem xét và phê duyệt bởi người phụ trách an toàn hoặc cơ quan chức năng nếu cần.

Kết luận: Sơ đồ thoát hiểm là trách nhiệm và quyền lợi

Sơ đồ thoát hiểm là một phần không thể thiếu trong hệ thống an toàn của mỗi gia đình, văn phòng hay cơ sở kinh doanh. Một sơ đồ được thiết kế rõ ràng, dễ hiểu, cập nhật thường xuyên và được kết hợp với diễn tập thực tế sẽ góp phần quan trọng trong việc bảo vệ con người và tài sản. Hãy coi việc lập sơ đồ thoát hiểm như một nghĩa vụ và bước phòng ngừa thiết thực — đầu tư thời gian để xác định lối thoát, bố trí thiết bị an toàn và hướng dẫn mọi người sử dụng hiệu quả.

Nếu bạn cần mẫu sơ đồ thoát hiểm, hướng dẫn sử dụng phần mềm vẽ hoặc checklist chi tiết theo từng loại công trình (nhà dân, chung cư, văn phòng, cửa hàng), bạn có thể liên hệ chuyên gia an toàn hoặc đơn vị tư vấn để được hỗ trợ thiết kế và kiểm tra theo tiêu chuẩn.
